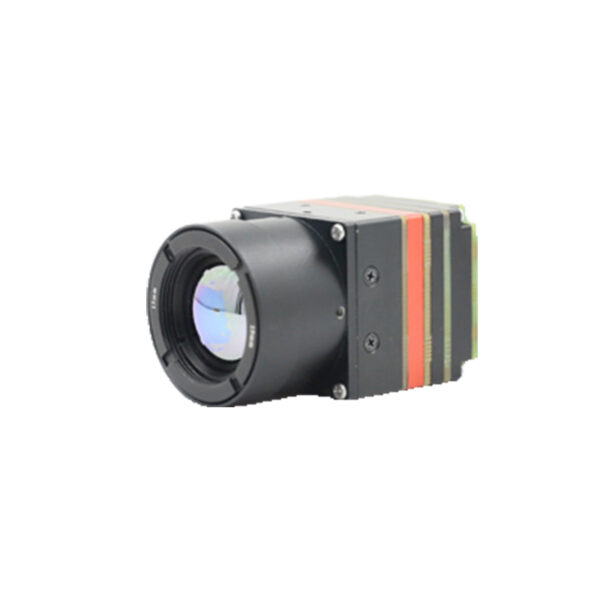

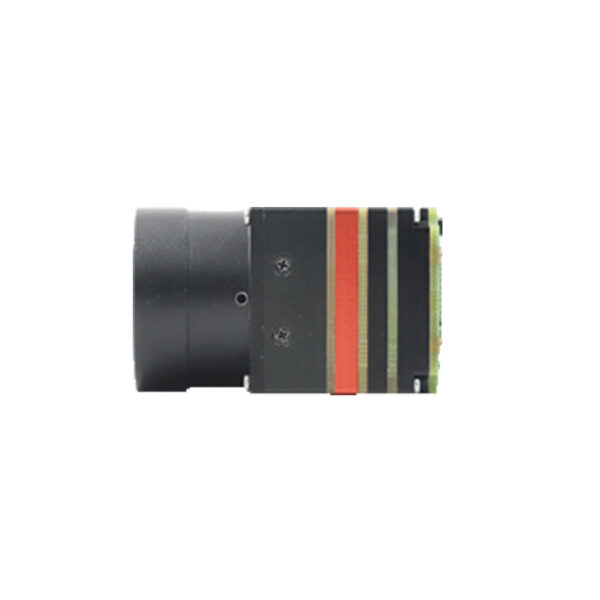

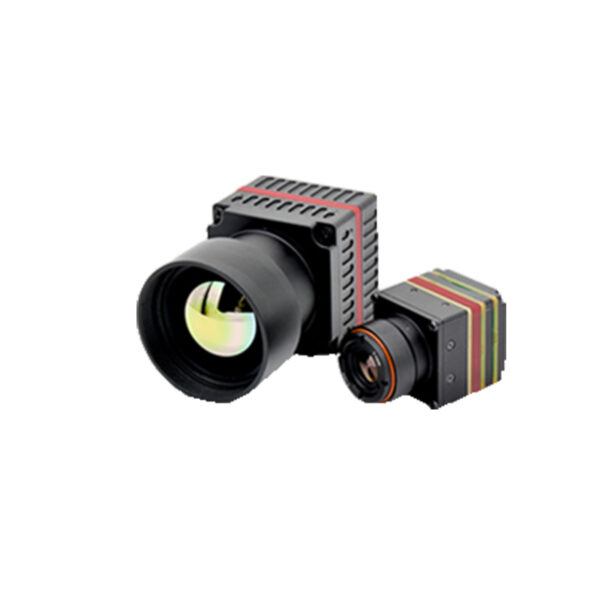

12 мкм длинноволновая ИК-камера VOX неохлаждаемый модуль

Эта 12 мкм длинноволновая ИК-камера специально разработана для различных портативных и встраиваемых систем. Она может использоваться в небольших тепловизионных телескопах ночного видения, нашлемном ночном зрении, легких беспилотных летательных аппаратах и т. д.
Ее высокопроизводительные параметры и уникальные характеристики продукта выделяют ее в многочисленных сценариях применения. Кроме того, длинноволновая ИК-камера соответствует высоким требованиям надежности для разработки продукции в электронно-оптических контейнерах, транспортных средствах и прицельных устройствах. Эта длинноволновая ИК-камера с ее превосходной производительностью, компактной конструкцией и низким энергопотреблением обеспечивает эффективные и комплексные решения для инфракрасного тепловидения во многих областях, что делает ее идеальным выбором для разработки высокопроизводительного, высоконадежного инфракрасного тепловизионного оборудования.

Преимущества

1. Высокое разрешение: 640×512

Обеспечивает получение четких и ясных изображений, фиксируя более подробную информацию и повышая качество изображений.

2. Размер пикселя: 12 мкм

Позволяет разместить больше пикселей на ограниченной площади чипа, что дополнительно повышает разрешение изображения и чувствительность.



Основные характеристики:

• Компактный размер и малый вес

-Компактная конструкция: размеры модуля длинноволновой ИК-камеры составляют всего 29,5 мм × 29,5 мм × 28 мм без учета объектива и удлинительных компонентов, что делает его идеальным для устройств с ограниченным пространством, таких как небольшие тепловизионные бинокли ночного видения и нашлемные приборы ночного видения.

– Легкий: вес всего 35 г ± 3 г, что значительно снижает общий вес устройства, делая его удобным для переноски и эксплуатации, особенно подходит для ситуаций, требующих длительного ношения или использования в руках.

• Низкое энергопотребление

Эффективное управление энергопотреблением: при минимальном энергопотреблении 1,2 Вт эта характеристика низкого энергопотребления помогает продлить срок службы батареи устройства и снизить потребление энергии, что особенно важно для беспилотных летательных аппаратов и портативных устройств с питанием от батареи.

• Разнообразные интерфейсы

Гибкие возможности подключения: поддерживает различные интерфейсы последовательной связи и видеовыхода, что упрощает подключение и интеграцию с различными типами систем управления и устройств отображения, повышая совместимость и гибкость устройств.

• Надежность и безопасность

Высокая надежность：

Неохлаждаемая длинноволновая ИК-камера прошла строгие испытания для обеспечения стабильной работы в суровых условиях, что делает ее пригодной для областей применения с высокими требованиями к надежности, таких как электрооптические модули, транспортные средства и прицельные устройства.

Безопасная конструкция: на аппаратном и программном уровнях реализованы многочисленные меры защиты для обеспечения безопасности передачи данных, предотвращения утечки информации или несанкционированного доступа.



Приложения:

1. Малый тепловизионный бинокль ночного видения

Обеспечивает четкое тепловое изображение для приключений на открытом воздухе и ночного наблюдения.

2. Приборы ночного видения для шлема

Расширяет возможности ночных операций для военных, правоохранительных органов и поисково-спасательных служб.

3. Легкие беспилотные летательные аппараты

Интегрируется в беспилотные летательные аппараты для воздушной тепловизионной разведки и мониторинга.

4. Интегрированные электронно-оптические системы

В сочетании с другими датчиками они образуют многомодальные системы восприятия, расширяя общие возможности восприятия.

5. Электронно-оптические модули и приложения для транспортных средств

Обеспечивает визуальную помощь для различных транспортных средств и мобильных платформ в ночное время и в суровых условиях.

---

Применимая сцена



---

СПЕЦИФИКАЦИИ

Модель	LGC6122
Детектор	Неохлаждаемый инфракрасный матричный детектор на основе оксида ванадия
Разрешение	640×512
Размер пикселя	12мкм
Спектральный диапазон	8～14мкм
Частота кадров	30/60 Гц (NTSC), 25/50 Гц (PAL)
Коррекция неравномерности	Поддерживает SBNUC и TECLESS
Цифровой зум	1,0～4,0-кратное непрерывное масштабирование
Наложение символов	Поддерживается
NETD	≤50 мК при 25℃, F#1.0 (≤40 мК опционально)
МСПД	≤400мК (опционально ≤300мК)
Полярность	Белый горячий/Черный горячий
Псевдоцвет	Поддерживается
Обработка изображений	Коррекция неравномерности
	временная фильтрация
	Цифровое улучшение деталей
Оптическая линза
Тип фокусировки	Атермализованный
	Горизонтальное поле зрения/Фокусное расстояние
	89° / 4,1 мм F1.2
	70° / 5,8 мм F1.2
	48° / 9,1 мм F1.2
	33° / 13 мм
	22° / 19 мм
	17° / 25 мм
	12,5° / 35 мм
	8° / 55 мм
	5,9° / 75 мм
	4,4° / 100 мм
Тип фокусировки	Непрерывный зум
	Горизонтальное поле зрения/Фокусное расстояние
	5,9°～17,6° / 25～75 мм
	4,4°～22° / 20～100 мм
	2,9°～14,7° / 30～150 мм
Механические параметры
Размеры (без объектива и удлинительных компонентов)	29,5мм×29,5мм×28мм
Вес (без объектива и удлинительных компонентов)	35г±3г
Электрические параметры
Входное напряжение	3,9~5 В (типичное питание 4 В)
	5～18 В постоянного тока (с компонентами расширения пользователя, типичное питание 12 В)
Потребляемая мощность (без учета компонентов расширения пользователя)	Минимум 1,2 Вт
Видео канал	LVDS, 10/14-битный параллельный цифровой видеосигнал
	Компоненты расширения пользователя поддерживают LVDS/CML/Camera Link
	Компоненты расширения пользователя поддерживают BT.656
Канал управления	УАПП/RS-232
Защита электропитания	Компоненты расширения пользователя поддерживают защиту от перенапряжения, пониженного напряжения и обратного подключения.
Параметры окружающей среды
Рабочая температура	-40℃～+70℃
Температура хранения	-50℃～+85℃
Устойчивость к вибрации	10,2 г, случайная вибрация, все оси
Ударная устойчивость	80g полусинусоида, 6 мс, 5 раз по каждой из трех осей
