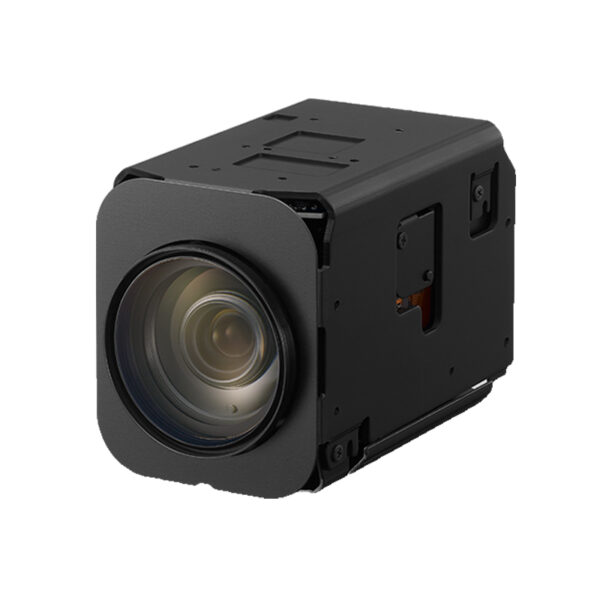

Moduł obrazowania termicznego o wysokiej rozdzielczości z automatycznym ustawianiem ostrości i zoomem

To moduł obrazowania termicznego Full HD firmy SONY z przetwornikiem CMOS Starvis2 o rozdzielczości 2 MPix i 30-krotnym ulepszonym zoomem optycznym, wyposażony w większy przetwornik obrazu 1/2,8 cala (IMX-662) i ISP dostarczony przez japońskiego producenta, co zapewnia większą przejrzystość. Ten moduł obrazowania termicznego Full HD (wyjście LVDS) może być używany w różnych scenariuszach, w tym w trudnych warunkach. W szczególności nowy superstabilizator obrazu znacznie poprawia rozmycie i generuje silne tłumienie drgań w porównaniu do konwencjonalnych modeli. Kształt i wymiary są zgodne z poprzednimi modelami.
Ten moduł obrazowania termicznego 9520L zapewnia rynkowi ścieżkę aktualizacji do powszechnie stosowanych. Ponieważ zachowuje wymiary 50 mm x 60 mm x 89,7 mm, może zapewnić klientom prostą, integrowalną alternatywę i minimalizuje zmiany inżynieryjne.

Najważniejsze cechy:
Czujnik: 1/2,8″ 2 MP Starvis2 CMOS
Obiektyw: 30-krotny ulepszony zoom optyczny
Format obrazu: 1080P60
Wyjście wideo: LVDS
Szeroka dynamika: 130 dB
Pole widzenia: 63,7°
Rozmiar: 50 × 60 × 89,7 mm

Wizja nocna w świetle gwiazd: optymalizacja wydajności przy słabym oświetleniu na poziomie gwiazd, lepszy efekt widzenia nocnego w podczerwieni,
Funkcje regionalne:
Wsparcie regionalnego skupienia, regionalnej ekspozycji, regionalnego balansu bieli,
Inne funkcje: funkcja superantywstrząsowa, dobra spójność osi optycznej,

Nowy moduł obrazowania termicznego Sony, 9520L, będzie w stanie sprostać potrzebom różnych dziedzin. Dziedziny te obejmują zaawansowane systemy nadzoru, inspekcję przemysłową offline, obrazowanie medyczne (do prac stomatologicznych i chirurgicznych), autonomiczne prowadzenie pojazdów, zdalne sterowanie UAV/AGV, roboty podwodne, systemy pokładowe i wiele innych.

Obszary zastosowań:

– Nadzór bezpieczeństwa
– Inteligentny transport
– Wideokonferencje
– Bezzałogowe statki powietrzne (BSP)
– Elektrooptyczne kapsuły dronów
– Branża medyczna
– Robotyka/Roboty podwodne
– Kamery w samochodach policyjnych
– Kamery przemysłowe RVI
– Inspekcja przemysłowa offline
– Obrazowanie medyczne
– Jazda autonomiczna
– Systemy pokładowe
– Urządzenia dla osób słabowidzących

W głębinach oceanu, ze względu na złożoną strukturę terenu, wzloty i upadki fal, położenie nieprzewidywalnych stworzeń, przeplatające się światło i ciemność, nieprzewidywalne światło i prawie całkowity brak światła, złożone środowisko podwodne, moduł termowizyjny Full HD 9520L zapewnia stabilny obraz wizualny o wysokiej rozdzielczości, przekraczając granice i odkrywając tajemnice głębin.

Wyzwania w różnych scenariuszach:
1. Mapowanie głębokiego terenu morskiego:
Moduł ruchu HD, wyposażony w przetwornik obrazu CMOS STARVIS2 o przekątnej 1/2,8 cala i wysokiej wydajności, o efektywnej liczbie pikseli do około 2,13 miliona, obsługuje pełne wyjście wideo HD 1080P60, co zapewnia obraz o wysokiej rozdzielczości i dokładności, dzięki czemu ROV może uchwycić obraz wyraźniejszy, bardziej realistyczny, zapewniając geologom cenne dane.

2. Badania biologii morskiej:
Układ ruchu HD charakteryzuje się szerokim zakresem dynamiki (130 dB), co pozwala mu radzić sobie ze złożonym otoczeniem występującym w tym samym czasie, dzięki czemu ROV może uzyskiwać wyraźne obrazy w różnych warunkach oświetleniowych.
Szybka funkcja autofokusa aparatu 9520L umożliwia śledzenie organizmu docelowego w czasie rzeczywistym i zachowanie przejrzystości obrazu.

3. Eksploracja zasobów morskich:
Moduł ruchu HD jest wyposażony w zaawansowaną technologię stabilizacji obrazu (z trybami S i S+), która może skutecznie redukować rozmycie obrazu i drgania, aby zapewnić stabilność i przejrzystość uchwyconego obrazu. Jest to szczególnie ważne w przypadku zadań podwodnych, które wymagają długoterminowego stabilnego filmowania, takich jak podmorska inspekcja rurociągów i eksploracja zasobów morskich.

4. Archeologia podwodna:
30-krotny zoom optyczny i szybka funkcja autofokusa modułu ruchu HD mogą pomóc ROV wyraźnie prezentować odległe lub subtelne cele, a dzięki 12-krotnemu zoomowi cyfrowemu osiągnąć elastyczne przełączanie z szerokiego kąta na długi kąt ostrości. Aby sprostać wysokim standardom potrzeb podwodnych robotów w różnych zadaniach.

5. Ratownictwo i poszukiwania podwodne:

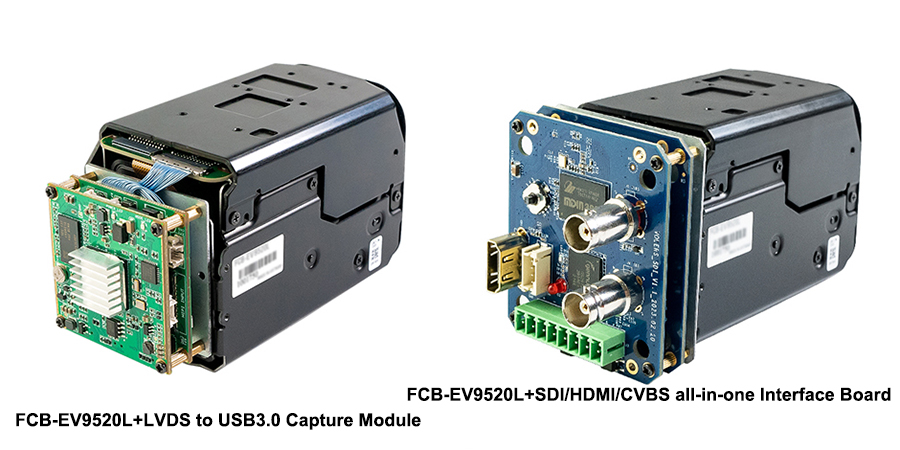

Moduł ruchu HD z płytą sterującą kodującą 3G-SDI może na bieżąco przekazywać informacje o sytuacji na miejscu katastrofy, zwiększając efektywność i wskaźnik powodzenia akcji poszukiwawczo-ratunkowych.
Ponadto moduł obrazowania termicznego 9520L obsługuje tryb niskiego opóźnienia, który może przetwarzać i wysyłać obrazy z największą prędkością, zmniejszając czas opóźnienia transmisji i przetwarzania. Jest to ważne dla podwodnych robotów ratowniczych i poszukiwawczych, które wymagają informacji zwrotnej w czasie rzeczywistym i szybkiej reakcji, aby zapewnić, że osoby poszukujące będą mogły podejmować szybsze odpowiedzi i decyzje.

SPECYFIKACJA

Model	XZ-EV9520L (moduł termowizyjny)
Czujnik obrazu	Czujnik CMOS STARVIS 2 typu 1/2,8 (około 2,13 M pikseli)
Rozmiar obrazu wyjściowego (wys. x szer.)	1920x1080, 1280x720
System sygnałowy	1080p/60, 1080p/59,94, 1080p/50,
	1080p/30, 1080p/29,97, 1080p/25,
	1080i/60, 1080i/59,94, 1080i/50,
	720p/60, 720p/59,94, 720p/50,
	720p/30, 720p/29,97, 720p/25
Minimalne oświetlenie (50%, tryb wysokiej czułości włączony)	Tryb ICR-Off: 0,009 lx (prędkość migawki: 1/30 s), 0,0012 lx (1/4 s lub 1/3 s)
	Tryb ICR-Off: 0,00008 lx (prędkość migawki: 1/30 s), 0,000005 lx (1/4 s lub 1/3 s, 30%)
Minimalne oświetlenie (50%, tryb wysokiej czułości wyłączony)	Tryb ICR-Off: 0,09 lx (czas otwarcia migawki: 1/30 s), 0,012 lx (1/4 s lub 1/3 s)
	Tryb ICR-Off: 0,00063 lx (Prędkość migawki: 1/30 s)
Zalecane oświetlenie	100 luksów – 100 000 luksów
Osiągać	Auto/Manual (0 dB – 50,0 dB), 0 – 28 kroków
Prędkość migawki	1/1 – 1/10000 s, 22 kroki
System synchronizacji	Wewnętrzny
Kontrola ekspozycji	0 dB – +- 10,5 dB, 15 kroków
Kompensacja podświetlenia	Tak
Gamma	Standardowa/Prosta Gamma
Kontrola przysłony	16 kroków
Balans bieli	Auto, ATW, Wewnątrz, Na zewnątrz, Jednoprzyciskowy WB, Manualny WB, Zewnętrzny Auto, Lampa sodowa (stały/automatyczny/zewnętrzny automatyczny), Spot AWB
AE (tryb automatycznej ekspozycji)	Pełny automat, tryb ręczny, tryb priorytetowy (migawka/przysłona), kompensacja ekspozycji, punktowa AE, wolna AE
Numer seryjny obrazu	Numer seryjny obrazu
Obiektyw (od szerokiego do tele)	30-krotny zoom optyczny, 12-krotny zoom cyfrowy f= 4,3 mm do 129 mm, F1,6 do F4,7
Tryb powiększenia	Tryb standardowy / Tryb zmienny / Tryb bezpośredni
Prędkość ruchu Zoom	Od szerokiego końca do końca Tele do ustalenia
	Szeroki koniec do cyfrowego 12x tele TBD
	Cyfrowy szeroki do cyfrowego 12x tele TBD
System ustawiania ostrości	Autofokus (normalny AF, interwałowy AF, AF wyzwalany zoomem (czułość: normalna, niska), Manualny (standardowy, zmienny, bezpośredni), wyzwalacz jednym naciśnięciem, pełne skanowanie jednym naciśnięciem, Blisko limitu, korekta ICR-on, ostrość punktowa
Skup się na ruchu Czas	Do ustalenia
Kąt widzenia w poziomie (od szerokiego do tele)	Kompensacja zniekształceń wyłączona: 64,0° do 2,4° Kompensacja zniekształceń włączona: 61,5° do 2,3°
Minimalna odległość obiektu (od najszerszego kąta do najdłuższego kąta)	100 mm – 1200 mm
Automatyczny ICR	Tak: WŁ. (czarno-biały/kolor)
Szeroki zakres dynamiki (Wide-D)	Tak
Wzmacniacz widoczności	Tak
Odmgławianie	Tak (niski/średni/wysoki)
Redukcja szumów	Tak (3D + 2D / Niezależne ustawienie (3D, 2D)
Tryb skanowania progresywnego	Tak
Stabilizacja obrazu	Tak: Super stabilizator obrazu (Super / Super+)
Unikanie światła punktowego	Tak
Wykrywanie ruchu	Tak
Maskowanie strefy prywatności	Tak
Alarm	Tak
Powolna reakcja AE	Tak
Efekty obrazu	Czarno-biały (obraz monochromatyczny)
Zamrożenie obrazu	Tak
Elektroniczny Flip (E-FLIP)	Tak
Odbicie lustrzane	Tak
Powolna migawka	Tak
Odczyt temperatury	Tak
Wyświetlanie tytułu	Tak (20 znaków/linia, maks. 11 linii)
Wyświetlacz trybu aparatu	Tak (angielski)
Wyjście wideo	Cyfrowe: Y/Pb/Pr 4:2:2 (LVDS) (Y: 8 bitów, C: 8 bitów, synchronizacja pionowa, synchronizacja pozioma, pole, zegar) (SMPTE274M/SMPTE296M)
Interfejs sterowania kamerą	Protokół VISCA (poziom CMOS 3,3 V, tolerancja 5,5 V);
	Szybkość transmisji: 9,6 kbps, 19,2 kbps, 38,4 kbps, 115,2 kbps, Bit stopu: 1 bit
Wymagania dotyczące zasilania	7,0 V – 12,0 V prądu stałego
Pobór energii	4,4 W (podczas pracy silnika: 5,4 W)
temperatura robocza	-5 °C – +60 °C (23 °F do +140 °F)
Temperatura przechowywania	-20 °C – +60 °C (–4 °F do +140 °F)
Wilgotność pracy	20% – 95% (Wilgotność bezwzględna: 36 g/m3)
Wilgotność przechowywania	20% – 95% (Wilgotność bezwzględna: 36 g/m3)
Wymiary (szer. x wys. x gł.)	50,0 x 60,0 x 89,7 mm (2 x 2 3/8 x 3 5/8 cala)
Masa	Około 239 g (8,4 uncji), wersja odchudzająca: około 165 g
