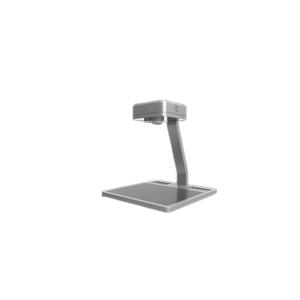

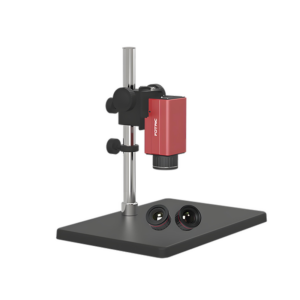

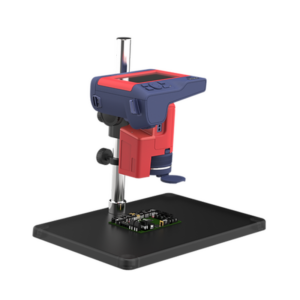

Kamera termowizyjna do wykrywania płytek drukowanych na płycie głównej telefonu

Wykorzystanie kamery termowizyjnej do wykrywania zwarć na płytkach PCB w celu szybkiej inspekcji i testowania płytek drukowanych sprawia, że prace naprawcze stają się proste i wydajne. Kamera jest szeroko stosowana przy naprawach telefonów komórkowych i płytkach elektrycznych.

Tester termiczny PCB to specjalne urządzenie służące do testowania termicznego płytek drukowanych w terenie. W dobie szybkiego rozwoju technologicznego, inteligentne urządzenia stają się coraz bardziej popularne, a inteligentne urządzenia mają coraz wyższe wymagania dotyczące niskiego zużycia energii i niskiej generowania ciepła. Jednak analizatory termiczne mogą dostarczyć dużą ilość danych symulacji termicznej w fazie projektowania, która jest projektowaniem sprzętu. Niezbędne narzędzie; w tym samym czasie, gdy produkt elektroniczny ma jakiś problem, taki jak upływ prądu i zwarcie płytki drukowanej, może to być odzwierciedlone przez nieprawidłowy wzrost temperatury. Za pomocą kamery termowizyjnej można szybko znaleźć lokalizację wycieku lub zwarcia. Aby osiągnąć cel zlokalizowania punktu usterki i szybkiej naprawy; wpływ innych komponentów, takich jak moduły zasilania i inne komponenty, wykrywa możliwości ochrony przed przegrzaniem.

Cechy;

• Rozdzielczość obrazowania termicznego 260*200, 25 Hz, zapewniająca wysoką jakość obrazu;
• Zakres pomiaru temperatury analizatora termowizyjnego wynosi -10~120℃, więc nie jest łatwo przekroczyć zakres pomiaru temperatury i spowodować błędy danych;
• Na obrazie termicznym 3D zmiana impulsu spowodowana niewielkim upływem prądu pozwala szybko znaleźć punkt upływu;
• Szybkie znalezienie obszaru płytki drukowanej o wysokiej temperaturze i śledzenie w ten sposób obszaru upływu dużego prądu;
• Automatyczne oznaczanie obszaru PCB o wysokiej temperaturze spowodowanej zwarciem; wystarczy tylko dokładnie dostroić zakres temperatur, aby uzyskać najwyższą temperaturę płytki drukowanej;
• W celu porównawczej oceny urządzeń inteligentnych można skorzystać z „trybu podwójnej płyty”, aby wyświetlić temperaturę różnych urządzeń po przeprowadzeniu testu w tym samym czasie;
• Obróć pokrętło wielofunkcyjne, a obiektyw można swobodnie regulować do przodu i do tyłu oraz pochylać, a odległość roboczą można swobodnie zmieniać w zakresie od 20 mm do 2000 mm;
• Kabel USB C może przesłać ekran analizatora do komputera. Otwórz oprogramowanie do analizy, aby pracować, a początkujący mogą łatwo zacząć.

Specyfikacja inspekcji PCB kamery termowizyjnej.
