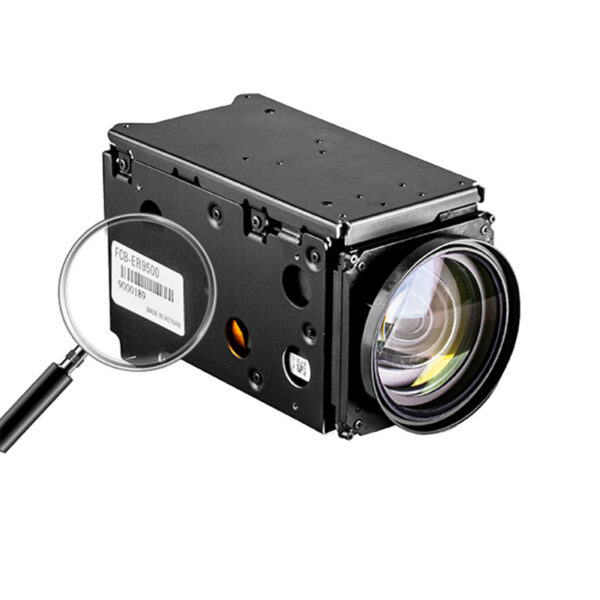

サーマルモジュール | サーマルイメージングモジュール

これはSONYの最新のサーマルモジュールで、高度なSTARVIS2 CMOSセンサーと25倍光学ズームレンズを搭載しており、焦点距離162.5MMに達し、広角と遠距離のショット間のシームレスな移行を可能にし、スムーズで自然な視覚効果を実現します。 4K解像度のサーマルモジュールは、約400Mのナンバープレートの番号を鮮明に捉えることができます。 9500サーマルモジュールのSTARVIS2 CMOSテクノロジーを継承し、優れたスーパースターライトナイトビジョンと赤外線ナイトビジョン機能を誇り、さまざまな照明条件下で非常に正確な色再現を提供します。
このサーマルモジュールは、優れた画像の鮮明さと詳細度を保証するため、低照度環境で高品質の画像を必要とするアプリケーションに適しています。スマート高速ドーム、ドローンポッド、スマート医療、マシンビジョンなどの監視機器に最適なポーションです。

サーマルモジュール

主な特徴:
– 1/1.8インチ 4K STARVIS2 CMOSセンサー
– 25倍光学動物園
– レンズ: 25倍光学ズーム、12倍デジタルズーム
– ビデオ出力: HDMI
– 有効画素数: 8.4MP(QFHD)
– 画像フォーマット: 4KからSD(480p、576p)まで、さまざまなビデオをサポート
– 4K 60フレームズームカメラモジュール
– Starvisナイトビジョンサポート：低照度でもカラー画像出力
– エリア機能: エリアオートフォーカス、エリアオート露出、エリアオートホワイトバランス
– 高解像度、優れた感度、応答性
– 高い輝度スポット抑制技術
– 画像安定化（スーパーモードとスーパー+モード）
– スーパースターライトナイトビジョンと赤外線ナイトビジョン
– 低照度下でも広いダイナミックレンジでカラー画像出力
– 2D/3Dノイズ低減
– 画像効果: (垂直/水平)反転、白黒
– サイズ: 56*64*125mm
– 正味重量: 439g

技術文書のダウンロード:
9500 の関連技術ドキュメントをダウンロードして、詳細な仕様とアプリケーションガイドラインをユーザーに提供します。

応用：
– 産業オートメーション
– 工業検査
– ドローン
– スマートヘルスケア
– ハイエンドビデオ会議

仕様

モデル	FCB-ER9500
イメージセンサー	1/1.8インチ STARVIS2 CMOS
有効ピクセル	約840万画素
レンズ	25倍光学ズーム、12倍デジタルズーム焦点距離: 6.5mm (広角) ~ 162.5mm (望遠)、F1.6~F4.8
信号方式: 4K	2160P/60、2160P/50、2160P/29.97、2160P/25
信号方式: FHD/HD	1080P/59.94、1080P/50、1080i/59.94、1080i/50、720P/59.94、720P/50
最小照度（50%、高感度モードオン）	ICR-オフモード: 0.009 lx (シャッタースピード: 1/30 秒)、0.0012 lx (1/4 秒または 1/3 秒)
最小照度（50%、高感度モードオン）	ICR-オフモード: 0.00008 lx (シャッタースピード: 1/30 秒)、0.000005 lx (1/4 秒または 1/3 秒、30%)
最低照度（50%、高感度モードOFF）	ICR-オフモード: 0.09 lx (シャッタースピード: 1/30 秒)、0.012 lx (1/4 秒または 1/3 秒)
最低照度（50%、高感度モードOFF）	ICRオフモード: 0.00063 lx (シャッタースピード: 1/30 秒)
SNR(信号対雑音比)	√
シャッタースピード	1/1～1/10000秒、22ステップ
同期システム	内部
露出コントロール	自動、手動、優先モード（シャッター優先、絞り優先）
露出コントロール	明るさ、EV補正、スローAE、スポット露出
絞り制御	16ステップ
逆光補正	はい
ホワイトバランス	自動、自動追跡ホワイトバランス、屋内、屋外、屋外自動、ナトリウムランプ。固定/自動/屋外自動、ワンプッシュ、手動、スポットホワイトバランス。
フォーカスシステム	オート（感度：標準、低）、ワンプッシュオートフォーカス、マニュアル、インターバルオートフォーカス。ズームトリガーオートフォーカス、ICRモードオン時のフォーカス補正、スポットフォーカス
最小被写体距離	10mm（広角）～1500mm（望遠）（デフォルト：300mm）
自動ICR	はい:ON (白黒/カラー)
ワイドダイナミックレンジ（ワイドD）	はい
曇り止め	はい
視覚的な強化	はい
ノイズ低減	はい（6ステップ）
画像安定化	あり：スーパー手ぶれ補正（スーパー / スーパー+）
HLC（ハイライト補正）	はい、（夜間にナンバープレートを撮影する際のまぶしさを防ぎ、緑色の光を避けます）
安定したズーム	はい
球状プライバシーマスキング	はい
モーション検出	はい
アラーム	はい
AE 応答が遅い	はい
画像効果	電子反転、ネガ、白黒、ミラー、カラー強調
画像フリーズ	はい
温度の読み取り	はい
スローシャッター	はい
カメラモード表示	はい
HDビデオ出力	デジタル: Y/Cb/Cr 4:2:2 8 ビットコンポーネント、R/G/B 4:4:4 8 ビットコンポーネント
カメラコンポーネント制御インターフェース	VISCA (CMOS 5V レベル)、ボーレート: 9.6 Kbps、19.2 Kbps
カメラコンポーネント制御インターフェース	38.4 Kbps、115.2 Kbps、ストップビット: 1 ビット
電力要件	7.0V～12.0V DC
消費電力	4.6W（モーター作動時：6.3W）
寸法（幅×高さ×奥行き）	50.0 x 64.0 x 125 ミリメートル
重さ	約439g

FCB-ER9500とFCB-ER9520Lを簡単に紹介
4K60FPSズームカメラサーマルモジュールFCB-ER9500が発売間近です。FCB-EV9520Lと同様に、このカメラはSONY STARVIS2 CMOSセンサーを使用していますが、ボディサイズ、構成、パフォーマンス機能に明らかな違いがあるため、皆様とさらに議論する必要があります。
サーマルモジュール

コモンズ
FCB-ER9500とFCB-EV9520Lは、人間の目を超える感度を持つSONY STARVIS2テクノロジーを採用したイメージセンサーを搭載しており、暗闇でも物体の形状を捉えられるだけでなく、色、質感、ディテールまで忠実に再現し、低照度環境でもよりリアルなカラー映像を出力できます。

ハイダイナミックレンジ機能の面では、STARVIS 2イメージセンサーを採用したFCB-ER9500とFCB-EV9520Lは、STARVISイメージセンサー搭載カメラに比べて、より高いダイナミックレンジ技術をサポートしています。最も直感的な感覚は、明暗のあるシーンで暗い部分がより明るくなり、十分な光量で露出オーバーになった部分も鮮明に撮影できることで、まさに高感度と高解像度を実現しています。まるで太陽の下でサングラスをかけているようなもので、これまでの悩みの種が一気に解決されます。

違い
-EV9520Lは1/2.8インチSTARVIS2 CMOSイメージセンサーを採用しています。
ER9500は1/1.8インチ STARVIS2 4K CMOSイメージセンサーを採用しています。

-1/2.8インチセンサー搭載EV9520L
1/1.8インチセンサーを搭載したER9500の方が大きいです。

-EV9520L：光学30倍ズームレンズ搭載
ER9500：25倍光学ズームレンズ搭載
