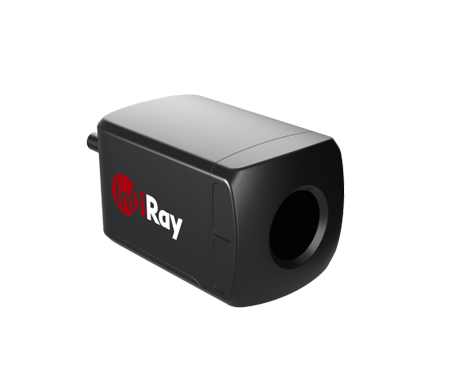

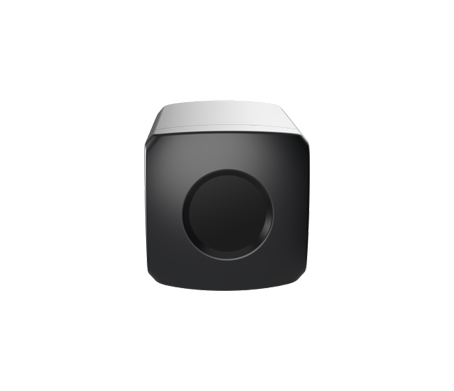

Caméra thermique à oxyde de vanadium Jaycar utilise l'industrie minière

La caméra thermique Jaycar est utilisée pour la surveillance de la sécurité dans les mines de charbon souterraines. Elle peut être connectée aux unités informatiques de pointe embarquées pour fournir un support de données visuelles critiques pour les ADAS (Advanced Driver Assistance Systems) et les solutions de conduite autonome. Dans les scénarios impliquant des véhicules miniers autonomes et des véhicules d'inspection souterrains sans pilote, la caméra thermique Jaycar peut capturer et analyser l'environnement environnant en temps réel, fournissant des informations précises sur la navigation et l'évitement des obstacles, améliorant ainsi l'efficacité opérationnelle et la sécurité. Ses excellentes performances, sa qualité stable et ses larges applications jouent un rôle important dans les applications de surveillance dans les mines de charbon souterraines. La caméra thermique Jaycar KBA12R améliore non seulement le coefficient de sécurité des mines de charbon, mais optimise également l'environnement de travail et améliore l'efficacité opérationnelle, ce qui en fait un assistant précieux dans la surveillance de la sécurité et la conduite autonome dans les mines de charbon souterraines.
Dotée d'un détecteur infrarouge haute sensibilité et d'algorithmes avancés de traitement d'image infrarouge, la caméra thermique Jaycar KBA12R offre des détails plus riches, un contraste plus élevé, une plage dynamique plus large et une plus grande adaptabilité de scène dans les images infrarouges, ce qui la distingue des produits similaires.

Caractéristiques:

1. Capteur d'oxyde de vanadium (VOx) :
   Haute sensibilité et excellente résolution de température.
2. Pas de pixel de 12 μm :
   Capturer plus de détails et améliorer la précision de la surveillance.
3. Matrice de pixels 640×512 :
   Assurer une couverture complète et une analyse précise dans la zone de surveillance.
4. Antidéflagrant :
   Présente le marquage antidéflagrant Ex ib ⅡB T4 Gb, conforme aux normes internationales antidéflagrantes.
5. Fonctionnement par tous les temps :
   Fournit des images infrarouges claires dans des environnements avec un éclairage insuffisant, tels que l'obscurité totale, une faible luminosité et l'éblouissement, ainsi que dans des conditions météorologiques difficiles comme les tempêtes de poussière et la brume.
6. Stabilité et résistance aux chocs : Résistance à l'abrasion : peut résister à des vibrations aléatoires jusqu'à 6,06 g, pour l'environnement de travail complexe et variable.

Résistance aux chocs : a réussi le test de choc à demi-onde sinusoïdale jusqu'à 50 g/11 ms et prend en charge les tests 3 axes et 6 directions.

7. Dégivrage automatique : Active automatiquement la fonction chauffage dans les environnements inférieurs à 2°C.

Applications :

La caméra thermique Jaycar pour l'industrie minière joue un rôle important dans la surveillance des mines de charbon, car les aspects suivants :

• Surveillance de la sécurité
  1. Alerte et détection d'incendie :
  La caméra thermique Jaycar KBA12R peut observer les parois des tunnels et l'environnement, identifier rapidement les zones présentant des températures excessives, des points d'incendie ou des sources d'incendie cachées pour éviter une combustion spontanée. Elle peut surveiller et avertir des risques d'incendie, améliorant ainsi le facteur de sécurité des mines de charbon.

2. Surveillance des équipements électromécaniques :
Le KBA12R peut surveiller en temps réel le chauffage, la surchauffe et les changements de température des équipements électromécaniques, des câbles, des commutateurs, des connecteurs et des transformateurs, éliminant ainsi les dangers potentiels et évitant les pannes et les accidents causés par la surchauffe.

3. Surveillance de la sécurité du personnel et des équipements :

Il capture la température corporelle du personnel et l’état thermique des équipements en temps réel.

4. Avertissement d'incendie :
Détecte les sources de chaleur invisibles et les zones cachées d'incendie ou de surchauffe, fournissant des avertissements précoces d'incendie dans les mines de charbon et réduisant les pertes liées aux incendies.

• Surveillance de l'environnement
  1. Prévision et avertissement des conditions de température anormales.
  2. Détection et évitement d’obstacles.
  3. Navigation nocturne et dans des environnements à faible luminosité.
  4. Surveillance de la température.
  5. Évaluation de l’efficacité.
  Dans les systèmes tels que la ventilation, le drainage et le levage dans les mines de charbon, le KBA12R peut évaluer l'efficacité thermique des équipements, contribuant ainsi à optimiser le fonctionnement du système et à améliorer l'efficacité de l'utilisation de l'énergie.
• Conduite et navigation autonomes assistées
  1. Prise en charge des données visuelles.
  2. Perception visuelle améliorée :
  Utilisé en conjonction avec des caméras à lumière visible, il peut fournir des informations visuelles supplémentaires, améliorant les capacités de perception des systèmes de conduite autonome et améliorant la précision et la sécurité de la prise de décision.
• Sauvetage d'urgence
  1. Recherche et sauvetage du personnel bloqué :
  2. Enquête sur la scène de l’incendie :

En résumé, la caméra thermique intrinsèquement sûre Jaycar KBA12R pour l'exploitation minière a une large gamme d'applications dans la surveillance de la sécurité des mines de charbon et autres mines, les systèmes de conduite/assistance autonomes, le diagnostic et la maintenance des pannes des équipements et le sauvetage d'urgence.





---

CARACTÉRISTIQUES

Modèle	KBA12R
Produit	Caméra d'imagerie thermique pour voitures
Détecteur
Type de détecteur	Oxyde de vanadium
Pixel	12μm
Réponse spectrale	8-14μm
Distance focale de l'objectif	6,9 mm
Champ de vision	62°x50°
Performances du système
Fréquence d'images	50 images par seconde
Source de courant	12±3 V CC
Consommation d'énergie	1 W (fonctionnement normal), 4 W (dégivrage)
Format des données vidéo	YUV422 (8 bits)
Palette de couleurs	Blanc chaud
Correction de non-uniformité basée sur la scène	Soutenu
Distance d'identification	110m/70m((Véhicule/Personne)
Interfaces
Interface vidéo	GMSL1
Interface physique	Interface FAKRA/DC-IN
Interface de Communication	I2C
Synchronisation externe	Soutenu
Taux de transmission	1,74 Gbit/s
Distance de transmission	≤15m
Données environnementales
Température de fonctionnement	-20℃~+60℃
Indice d'étanchéité	IP66
Fenêtre de protection de l'objectif	Protection à haute résistance
Dégivrage automatique	S'est équipé
Informations physiques
Dimension	L : 52 mm, L : 84 mm, H : 55 mm
Lester	<370g
