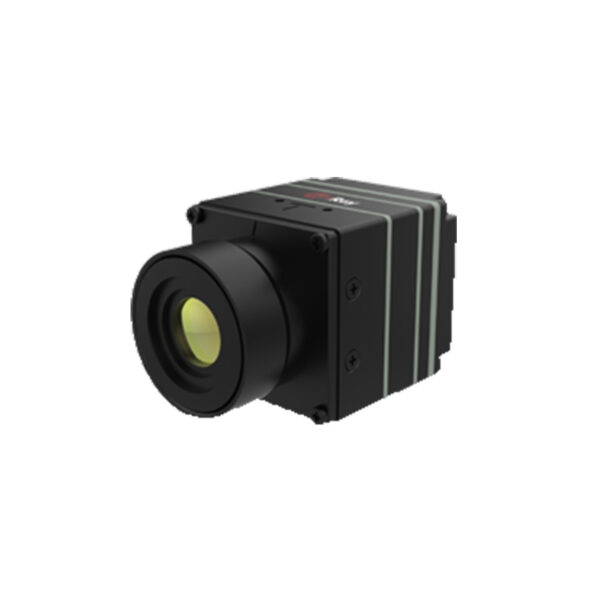

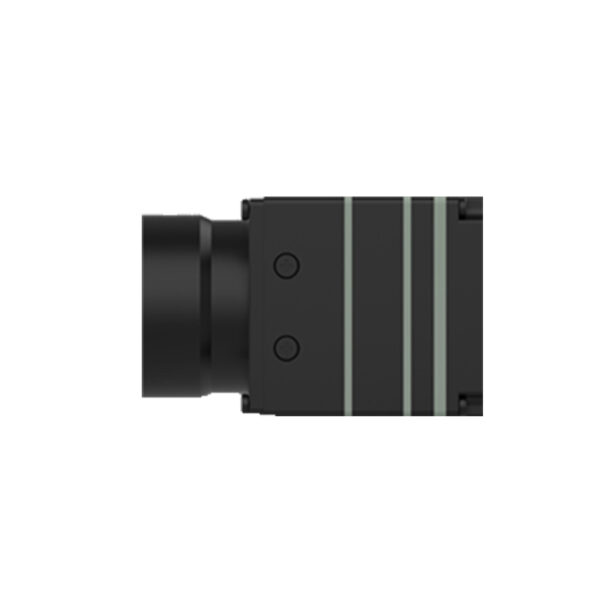

Módulo de cámara infrarroja de onda larga con imagen térmica y visión nocturna

El módulo de cámara infrarroja de onda larga, con sus tecnologías avanzadas que incluyen un excelente bajo consumo de energía, control térmico y alta confiabilidad, es particularmente adecuado para aplicaciones que requieren alta continuidad y confiabilidad de video, como dispositivos montados en vehículos, aviones, barcos y portátiles, ya sea para reconocimiento militar, monitoreo de seguridad o inspección industrial.
Este módulo de cámara infrarroja de onda larga proporciona soluciones fiables, eficientes y precisas. Admite varios protocolos de comunicación y formatos de salida de vídeo, ofrece múltiples especificaciones de lentes infrarrojas y satisface diversas necesidades, ayudando a los usuarios a lograr mayores niveles de detección de objetivos y medición de temperatura. El LGC6122pro de infrarrojos de onda larga también cuenta con un algoritmo de corrección no perceptual integrado que elimina la necesidad de corrección del obturador durante el uso. Con su trasfondo tecnológico avanzado, rendimiento excepcional y amplia adaptabilidad a aplicaciones, satisface diversas demandas del mercado y se ha convertido en una estrella brillante en el campo de las imágenes infrarrojas.

Ventajas

1. Alta resolución: 640×512

Garantiza detalles de imagen claros, proporcionando una base sólida para una medición precisa de la temperatura y el análisis de la escena.

2. Tamaño de píxel: 12 μm

El tamaño pequeño de píxel mejora la resolución y la sensibilidad de la imagen, lo que permite capturar imágenes térmicas claras incluso a largas distancias o

en entornos con ligeras diferencias de temperatura.



Características principales:

• Algoritmo de corrección no perceptual:
  El módulo de cámara térmica infrarroja no refrigerada LGC6122pro no requiere corrección del obturador durante el uso, lo que permite un funcionamiento silencioso sin intermitencias en la imagen, lo que lo hace más discreto y seguro, y mejora la continuidad y el ocultamiento del video. Adecuado para entornos de alta seguridad o con bajas interferencias.



• Algoritmo de procesamiento de infrarrojos de quinta generación: algoritmo de reducción de ruido infrarrojo mejorado para obtener imágenes finas, silenciosas y sin ruido.
  Suprime eficazmente el ruido de la imagen, haciendo que la imagen sea más delicada y pura, mejorando la calidad visual de la imagen. - Algoritmo de estiramiento infrarrojo mejorado optimizado para imágenes, garantiza imágenes térmicas equilibradas y claras en varios escenarios complejos, particularmente en entornos de diferencia de temperatura extrema.



• Ligero, bajo consumo de energía:
  – Dimensiones compactas (29,5 mm × 29,5 mm × 29,5 mm, excluyendo lentes y componentes de extensión).
  – Ligero (35 g ± 3 g, excluyendo también los componentes de lente y extensión).
  – Bajo consumo de energía (mínimo 900 mW, sin incluir los componentes de extensión del usuario), lo que extiende el tiempo de uso del dispositivo y reduce los costos operativos



•  Soporte de interfaz múltiple: - Múltiples interfaces de salida de video y comunicación en serie, proporciona dos interfaces de comunicación en serie UART, lo que facilita la integración con varios sistemas de control. - Admite salida de video analógica, compatible con formatos PAL/NTSC, satisfaciendo las necesidades de transmisión de video en diferentes escenarios de aplicación. - Admite salida de video digital convencional LVCMOS/LVDS/BT656.



•  Seguro y confiable: la alta resolución de 640 × 512 combinada con capacidades de procesamiento de imágenes rápidas y eficientes garantiza la precisión de los datos y el rendimiento en tiempo real. El excelente rendimiento de resistencia a vibraciones y golpes permite que el núcleo funcione de manera estable en varios entornos hostiles, lo que mejora la confiabilidad y durabilidad del producto.

---

Visualización de imágenes infrarrojas

Escena aplicable



---

PRESUPUESTO

Modelo	LGC6122pro infrarrojo de onda larga
Detector	Detector de matriz de plano focal infrarrojo no refrigerado de óxido de vanadio
Resolución	640×512
Tamaño de píxel	12 μm
Banda espectral	8～14 μm
Vehículo de marca registrada	≤250 mK
RED	≤25 mK
Cuadros por segundo	25/50 Hz
Ajuste de imagen
Polaridad	Blanco caliente/Negro caliente
Pseudo-color	Apoyado
Zoom digital	Zoom continuo de 1,0 a 4,0× (paso 0,1)
Duplicación de imagen	Arriba/Abajo, Izquierda/Derecha, Diagonal
Punto de mira	Mostrar/Ocultar/Mover
Superposición de caracteres	Apoyado
Procesamiento de imágenes	Corrección no perceptiva
	Reducción de ruido digital
	Mejora de detalles digitales
Fuerza
Fuente de alimentación	6～18 VCC
Consumo de energía típico a 25 ℃ (excluidos los componentes de extensión del usuario)	900 mW
Protección de energía	Los componentes de extensión de usuario admiten protección contra sobretensión, subtensión y polaridad inversa.
Interfaz
Vídeo analógico	1 PAL o 1 NTSC
Vídeo digital	LVDS/LVCMOS/BT.656
Placa de interfaz de usuario	Admite requisitos personalizados
Interfaz de comunicación en serie	UART, RS232, RS422
Botones	4 botones
Lente óptica
Tipo de enfoque	Atérmico
	Campo de visión horizontal/distancia focal
	89° / 4,1 mm
	70° / 5,8 mm
	48°/9,1 mm
	33°/13 mm
	22° / 19 mm
	17°/25 mm
	12,5°/35 mm
	8° / 55 mm
	5,9°/75 mm
	4,4°/100 mm
Tipo de enfoque	Zoom continuo
	Campo de visión horizontal/distancia focal
	5,9°～17,6°/25～75 mm
	4,4°～22°/20～100 mm
	2,9°～14,7°/30～150 mm
Parámetros mecánicos
Dimensiones (excluidos los componentes de lente y extensión)	29,5 × 29,5 × 29,5 mm
Peso (excluidos los componentes de lente y extensión)	35 g ± 3 g
Parámetros Ambientales
Temperatura de funcionamiento	-40℃～+85℃
Temperatura de almacenamiento	-50℃～+90℃
Resistencia a la vibración	10,2 g, vibración aleatoria, todos los ejes
Resistencia a los golpes	Onda semisinusoidal de 200 g, 6 ms, 5 veces en cada uno de los tres ejes
